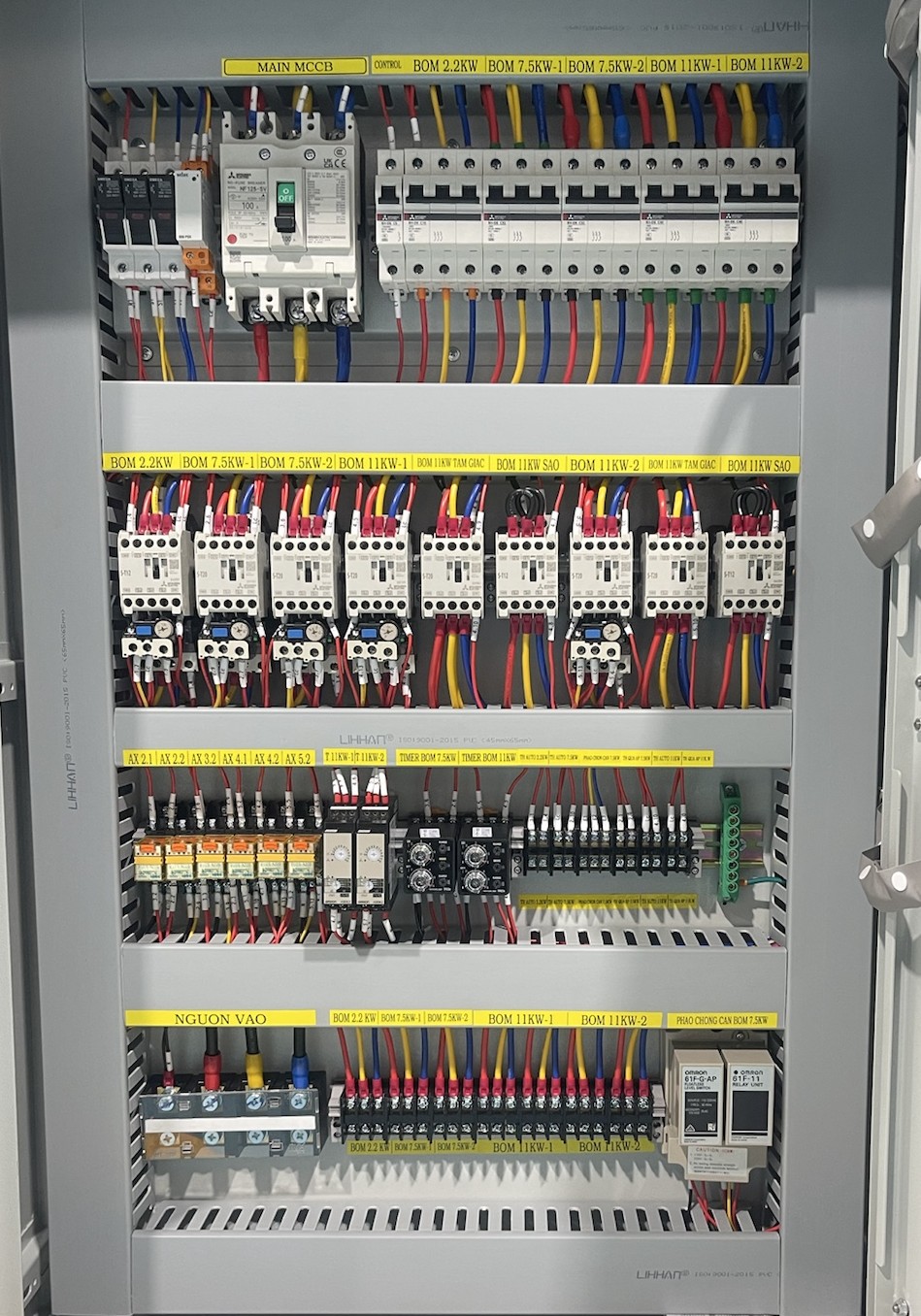

TỦ ĐIỆN ĐIỀU KHIỂN HỆ THỐNG BƠM
Hệ thống điều khiển độc lập cho 5 cụm bơm:
Bơm 1: Công suất 3P 2.2kW
Bơm 2: Công suất 3P 7.5kW - Số 1
Bơm 3: Công suất 3P 7.5kW - Số 2
Bơm 4: Công suất 3P 11kW - Số 1
Bơm 5: Công suất 3P 11kW - Số 2
Thiết bị chính hãng: Sử dụng 100% thiết bị đóng cắt Mitsubishi Electric (Nhật Bản) và rơ le Omron, đảm bảo độ bền vượt trội và vận hành ổn định 24/7.
Thông số kỹ thuật:
| Hạng mục | Thông số chi tiết |
| Tên sản Phẩm | Tủ Điện Điều Khiển 5 Bơm 3 Pha (2.2kW, 7.5kW, 11kW) |
| Đơn vị sản xuất / Lắp đặt | Công Ty TNHH Thương Mại - Xây Dựng Điện Thăng Hoa |
| Nguồn điện cấp | 3 Pha 380V AC, 50Hz |
| Điện áp điều khiển | 220V |

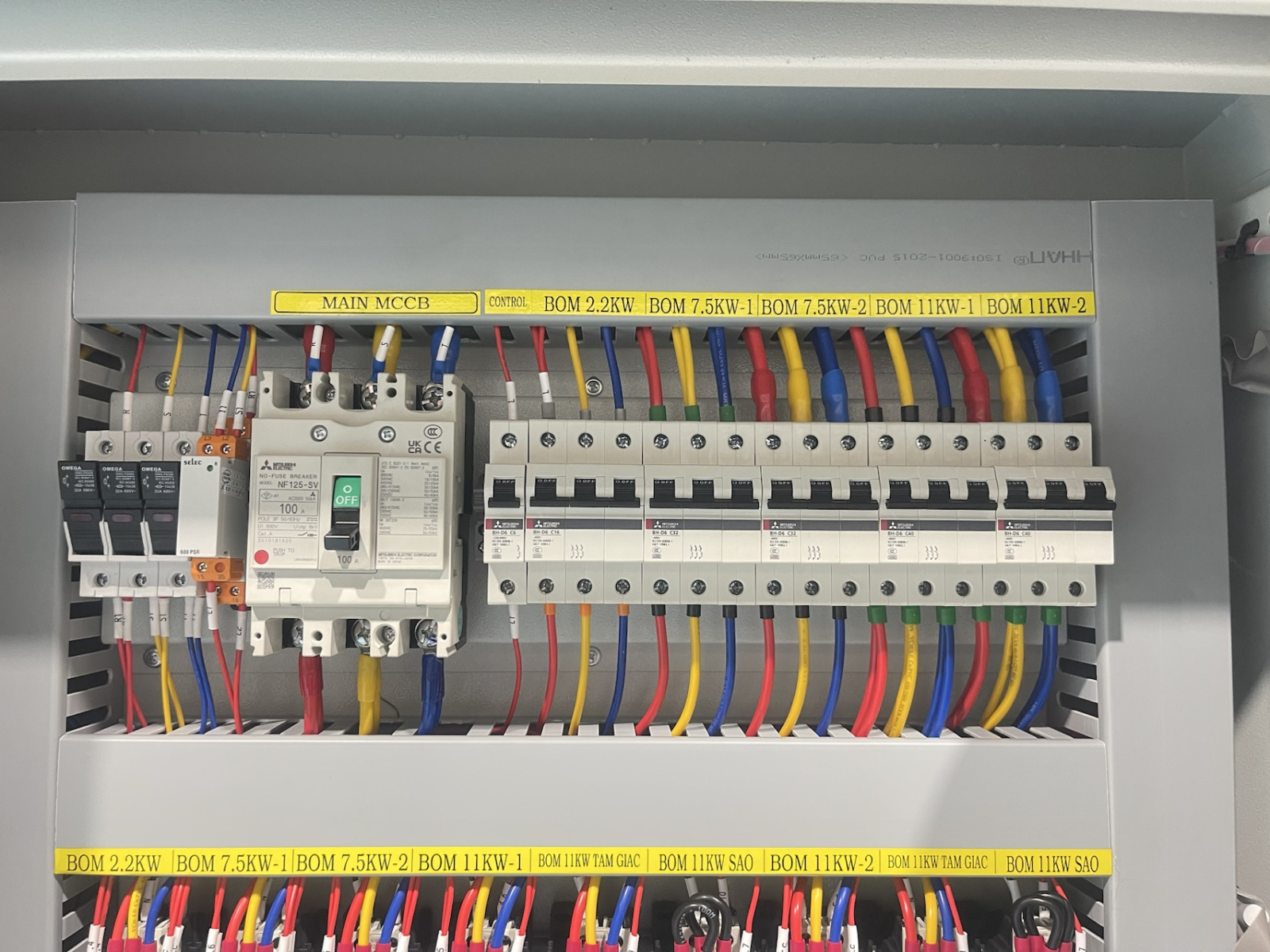

| Aptomat tổng (Main MCCB) | - Mitsubishi Electric NF125-SV (100A, 3P). |
| Aptomat nhánh (MCB) |
- MCB Mitsubishi 3P cho các tải bơm động lực - MCB Mitsubishi 1P cho mạch điều khiển (Control). |

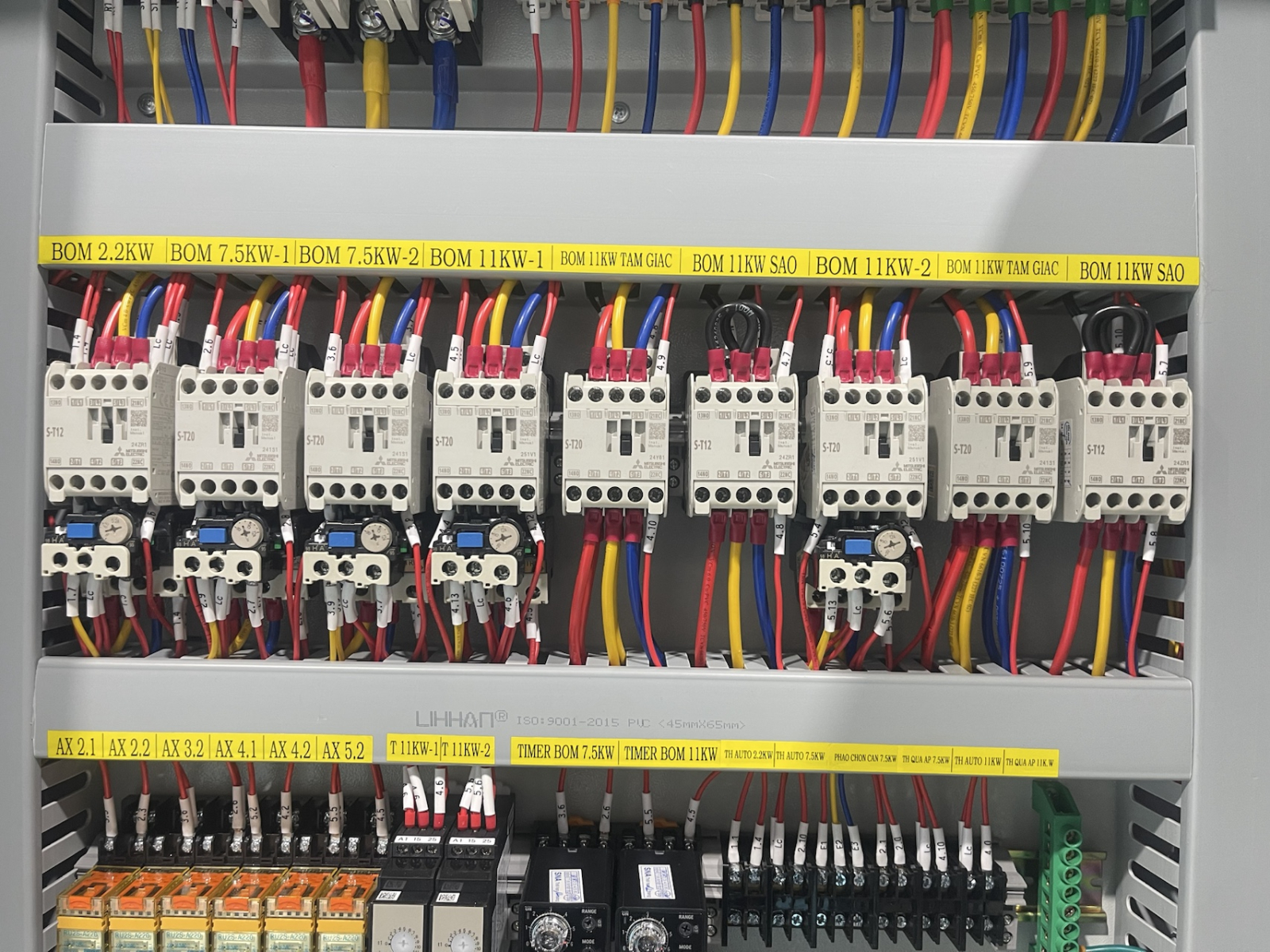

| Khởi động từ (Contactor) & Rơ le nhiệt (Overload Relay) |
- Bơm 2.2kW (1 con): Contactor Mitsubishi S-T12 + Rơ le nhiệt TH-T18. - Bơm 7.5kW (2 con): Contactor Mitsubishi S-T20 + Rơ le nhiệt TH-T25. - Bơm 11kW (2 con - Sao/Tam giác): Bộ 3 Contactor Mitsubishi (S-T20 & S-T12) + Rơ le nhiệt TH-T25 + Bộ Timer chuyển đổi Sao-Tam giác. |

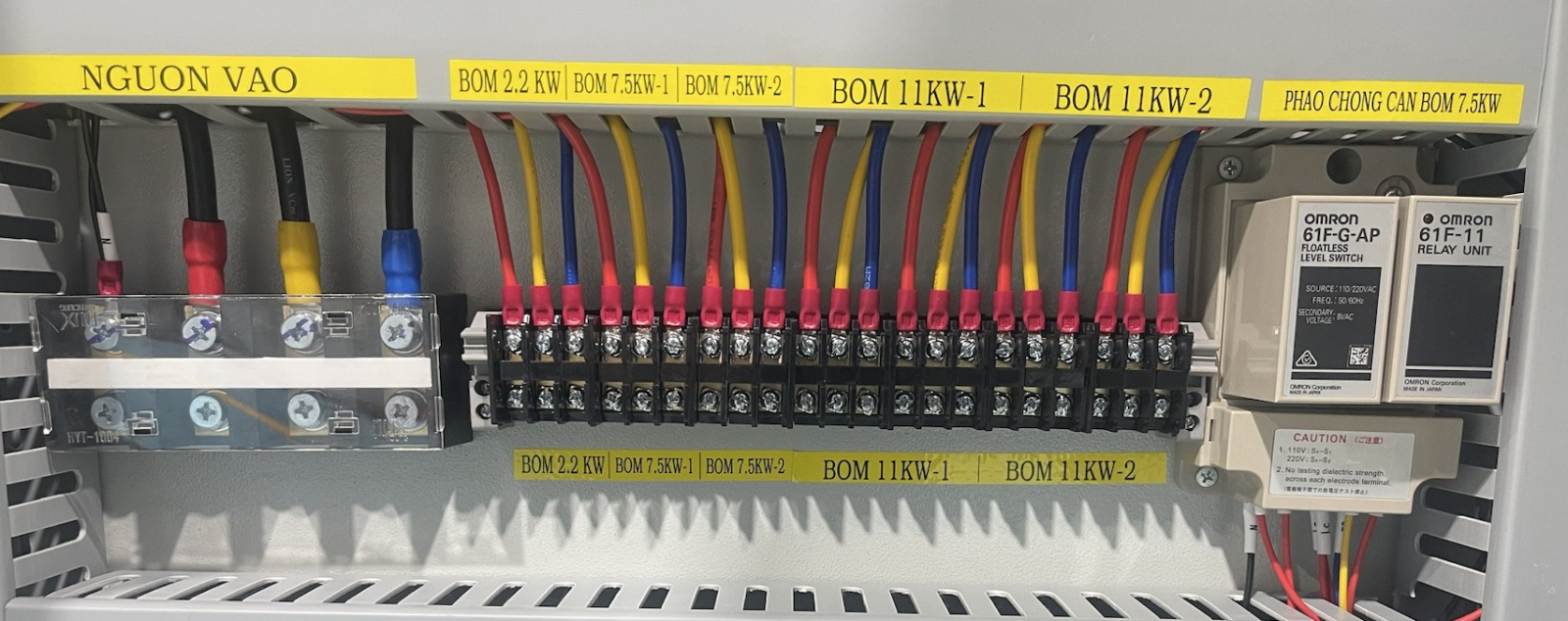

| Bộ điều khiển mực nước | Rơ le báo mức Omron 61F-G-AP / 61F-11 (Bảo vệ chống cạn / báo đầy). |

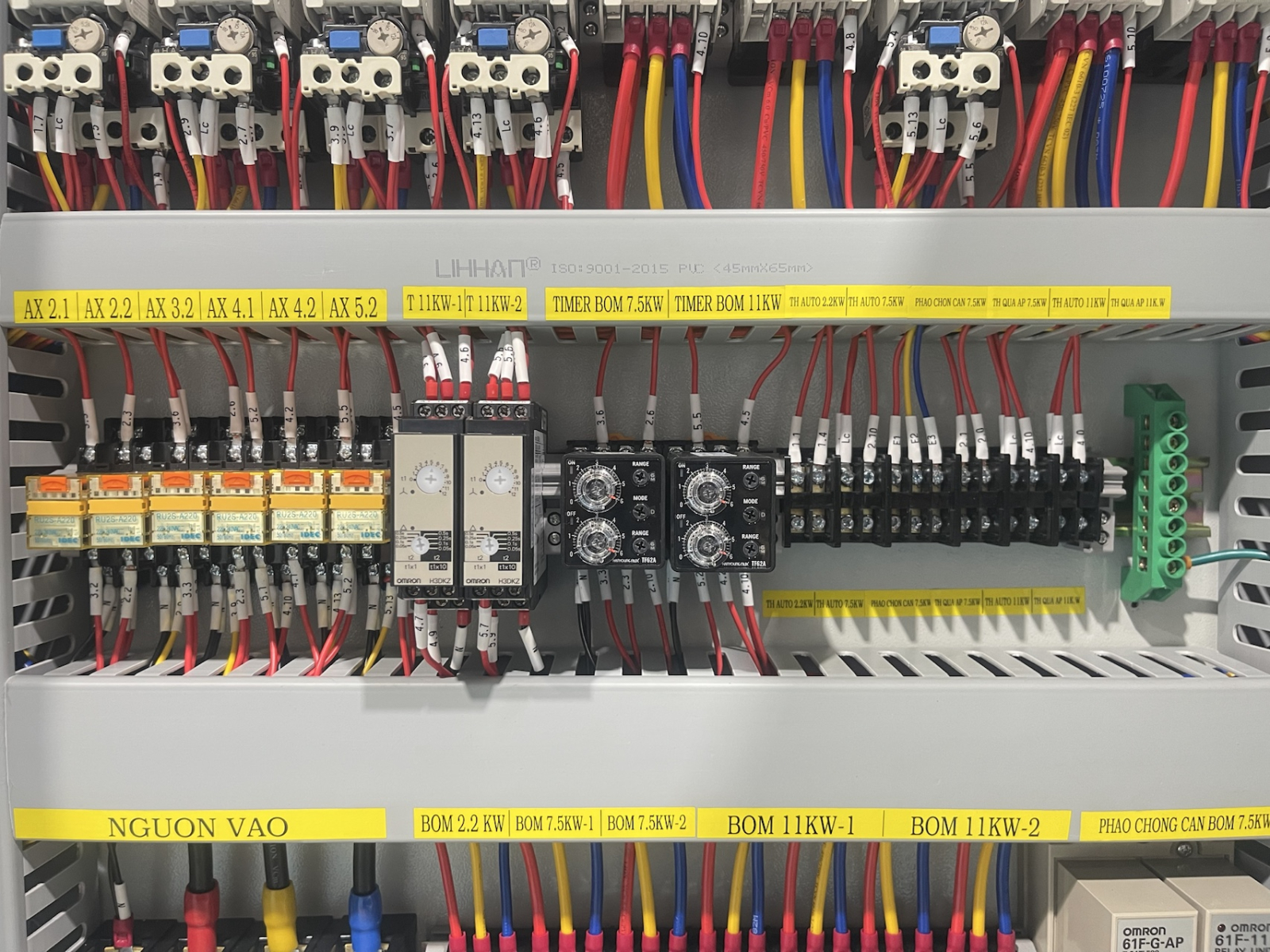

| Rơ le trung gian / Timer |
- Rơ le trung gian Dải AX (AX 2.1, AX 2.2,...). - Timer thời gian chuyển mạch Sao - Tam giác (Timer Bơm 11kW). |

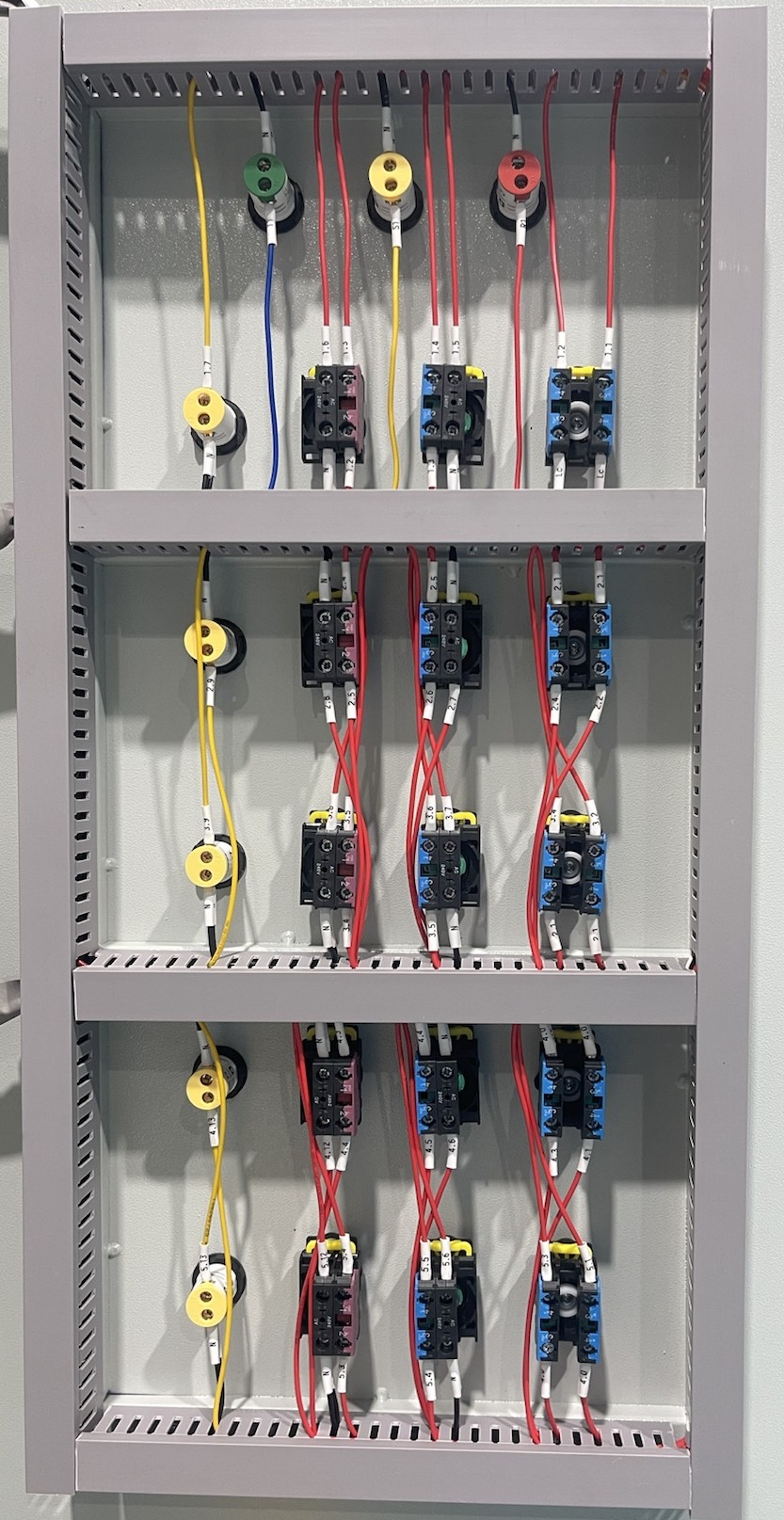

| Mặt tủ điều khiển |
- Đèn báo nguồn 3 pha: Phase R (Đỏ), Phase S (Vàng), Phase T (Xanh lá). - Tải 5 bơm (Mỗi bơm gồm): + 1 Công tắc xoay 3 vị trí (A-O-M: Auto - Off - Manual). + 1 Đèn báo chạy ON (Xanh lá). + 1 Đèn báo dừng OFF (Đỏ). + 1 Đèn báo lỗi TRIP (Vàng). - Nút dừng khẩn: Emergency Stop (Đỏ, đế vàng). |
| Tiêu chuẩn lắp ráp | Đạt tiêu chuẩn an toàn điện IEC / TCVN, đấu nối gọn gàng, phân màu dây chuẩn |
